散热器安装形式原理设计图如下

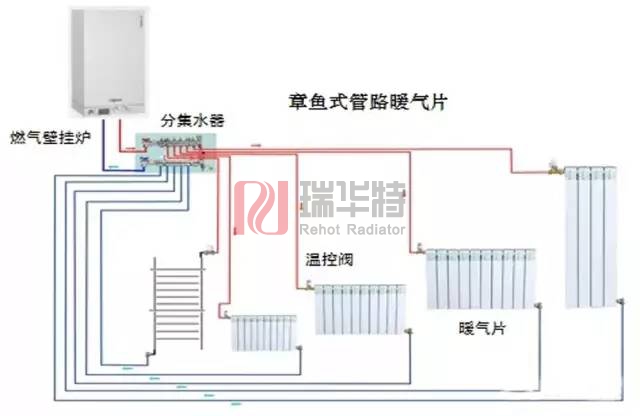

 瑞华特暖气片章鱼式走管方式
    暖气片的章鱼式走管方式的优点：
1.章鱼式瑞华特暖气片的每个支路为一整根管道，地板下面的管道没有接头，一管到底，减少了漏水的机率。
2.章鱼式采暖采用分集水器，有效平衡系统的水力，对壁挂炉有更好的保护作用。
3.章鱼式采暖采用铝塑管道，铝塑管道中间的铝层具有阻氧功能。有效阻止氧气渗入系统，造成对暖气片和锅炉的氧化。

瑞华特暖气片的安装位置
瑞华特暖气片采暖系统设计过程
1．现场量房，获取房屋的基本信息，包括面积、朝向、窗户和门的大小、层高。
2．根据量房信息，利用热力学分析软件，结合衡阳采暖经验，计算每个采暖房间需要的散热功率。
3．根据房间需要的散热功率，并考虑装修布局，选择合适功率和大小的暖气片，暖气片的散热功率要大于等于房间实际需要的功率。
4．确定燃气壁挂炉和分集水器的位置。
壁挂炉一般放置在厨房和生活阳台，根据实际情况确定。
分集水器一般安装在整个采暖区域的中心，根据实际情况确定。
5．利用工程绘图软件AutoCAD设计管道布局和暖气片布局，以便指导后续施工。
6．产品配置：根据前面的设计结果，确定采暖系统的配置。
7．产品选型：与客户讨论，确定产品的选型。
